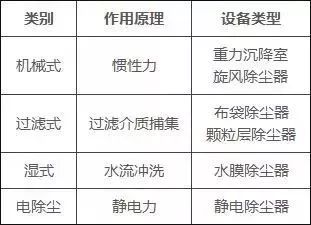

常見除塵器分類

一、過濾式除塵器

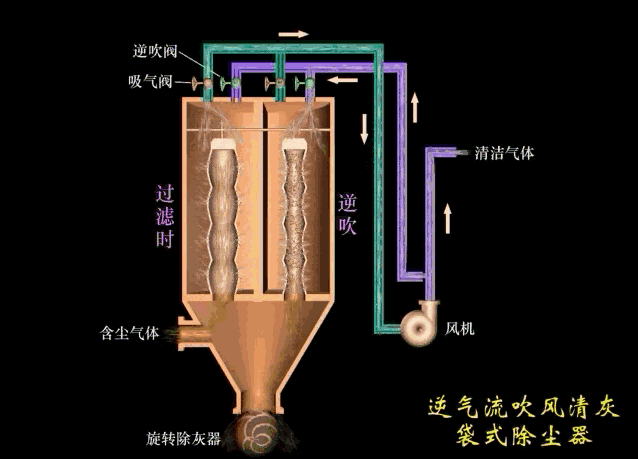

袋式除塵器的形式、種類很多，按清灰方式可以分為機械清灰、逆氣流清灰、脈沖噴吹清灰三類；按過濾方式可以分為內過濾式和外過濾式兩類；按進出口的位置不同可分為下進風和上進風兩類。

1. 袋式除塵器

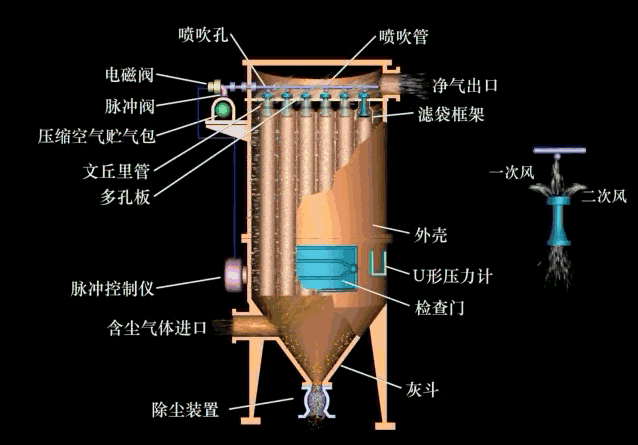

2. 脈沖噴吹清灰方式

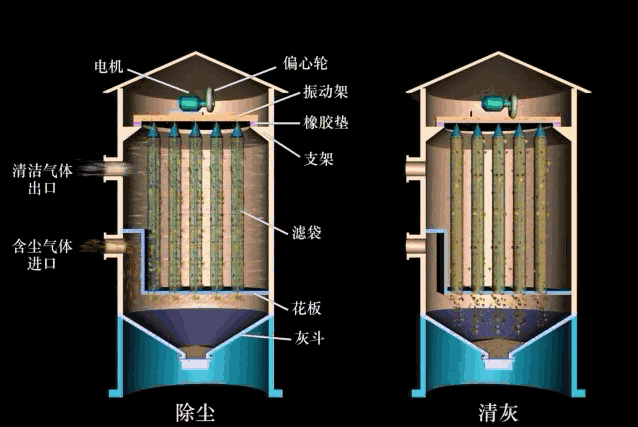

3. 機械清灰式

根據振動方式不同，可分為水平振動、垂直振動、扭曲振動三種形式，如圖所示。

（a）為水平振動，有頂部和中部振動兩種；

（b）為垂直振動，它利用偏心輪裝置振打濾袋框架或定期提升濾袋框架進行清灰；

（c）為扭曲振動，它利用機械傳動裝置定期將濾袋扭轉一定角度，使塵粒脫落。

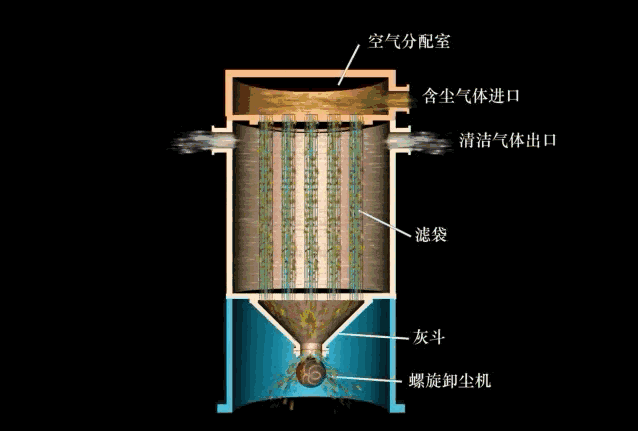

4. 內外濾式

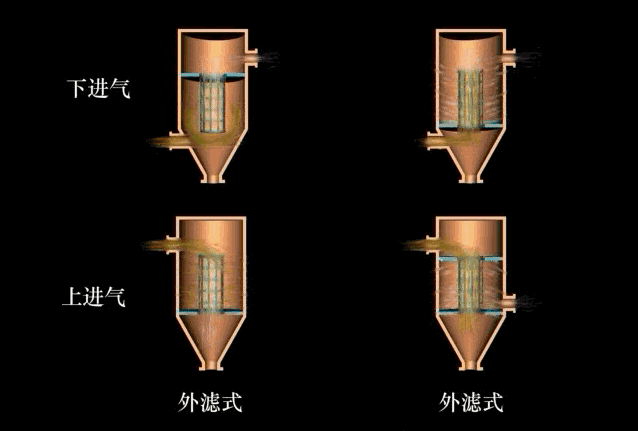

5. 上進風、下進風式

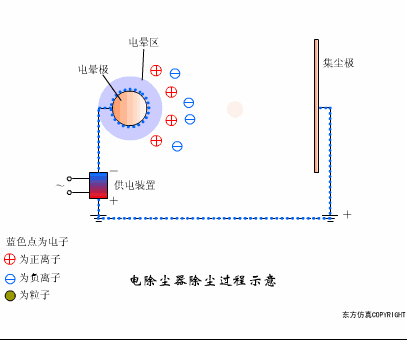

二、電除塵式除塵器

1. 按除塵器的形式分類

按除塵器的形式分為管式電除塵器和板式電除塵器。

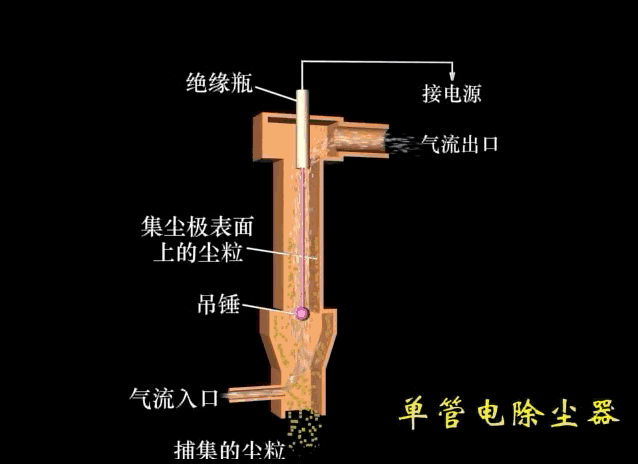

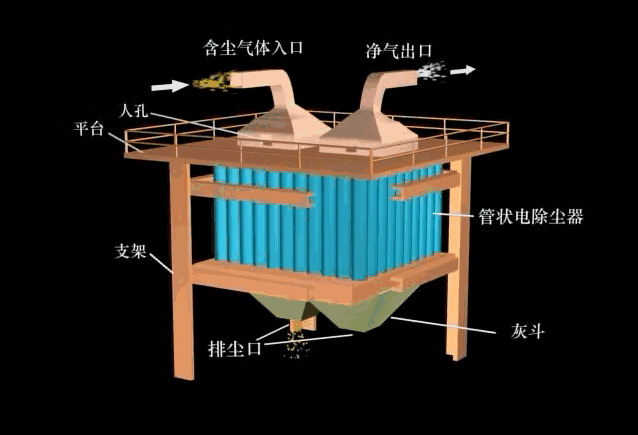

管式電除塵器：

板式電除塵器：

2. 按除塵板和電暈極的不同配置分類

按除塵板和電暈極的不同配置分為單區電除塵器和雙區電除塵器

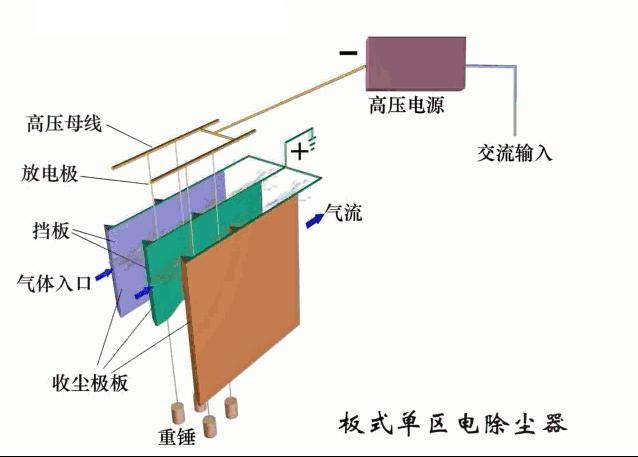

單區電除塵器：

這種電除塵器的收塵板和電暈極都安裝在同一區域內，所以粉塵的荷電和捕集在同一區域內，所以粉塵的荷電和捕集在同一區域內完成，單區電收塵器是被廣泛采用的電除器裝置。

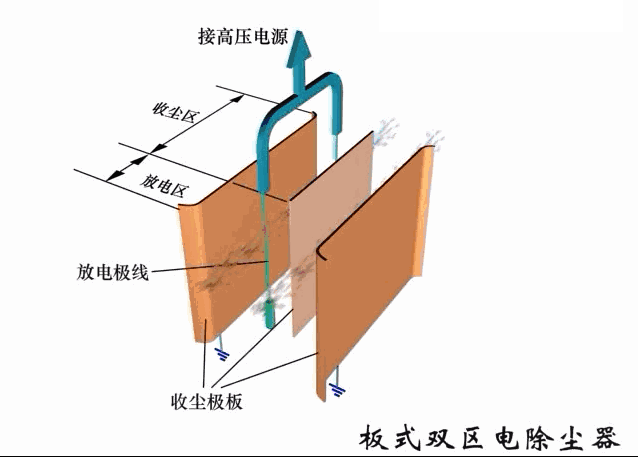

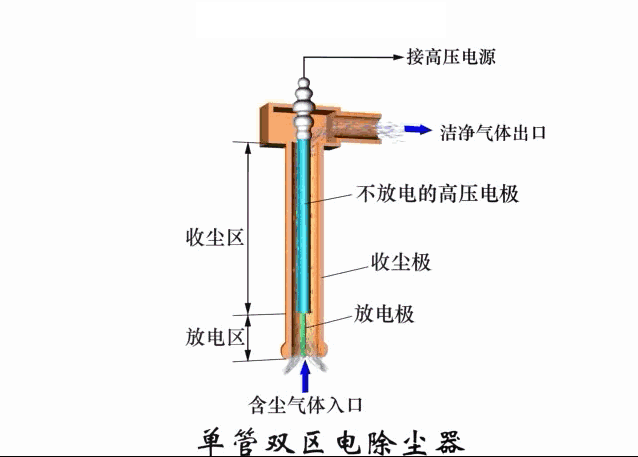

雙區電除塵器：

3. 按電極清灰方式不同分類

按電極清灰方式不同分為干式電除塵、濕式電除塵、霧狀粒子捕集器和半濕式電除塵器等。

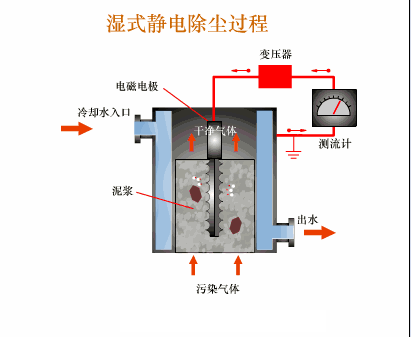

濕式電除塵器：

4. 按氣體在電除塵器內的運動方向分類

按氣體在電除塵器內的運動方向分為立式電除塵器和臥式電除塵器。

三、機械式除塵器

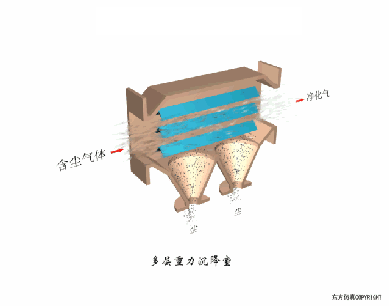

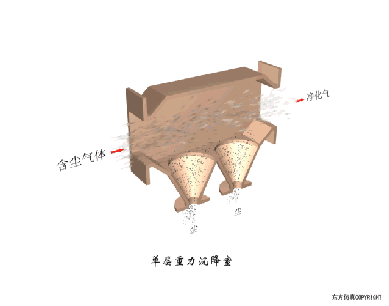

1. 重力沉降室

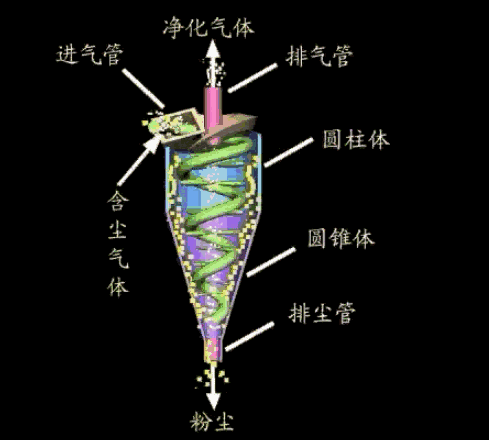

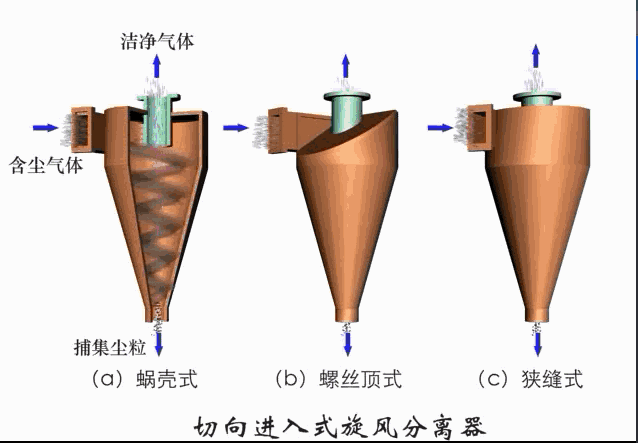

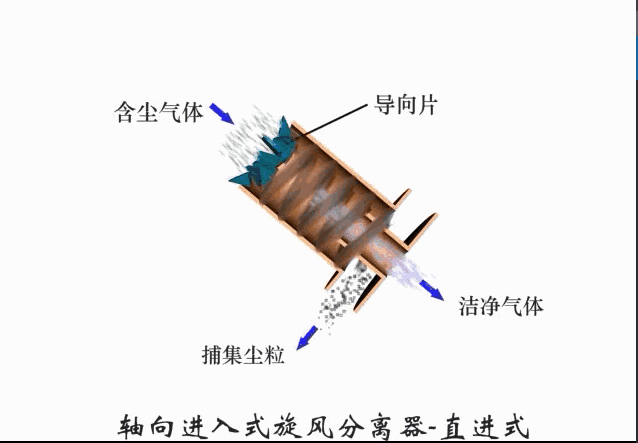

2. 旋風分離器

四、濕式除塵器

所有濕式除塵器的基本原理都是讓液滴和相對較小的塵粒相接觸/結合產生容易捕集的較大顆粒。在這個過程中，塵粒通過幾種方法長成大的顆粒。

這些方法包括較大的液滴把塵粒結合起來，塵粒吸收水分從而質量（或密度）增加，或者除塵器中較低溫度下可凝結性粒子的形成和增大。

按其結構來分有以下幾種：

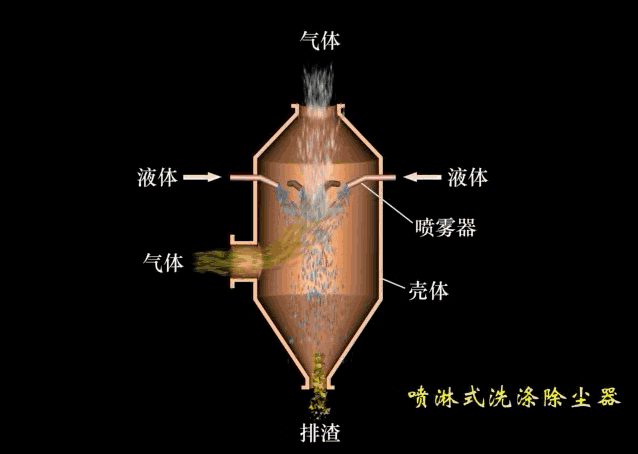

1. 重力噴霧濕式除塵器

重力噴霧濕式除塵器，如噴淋洗滌塔。

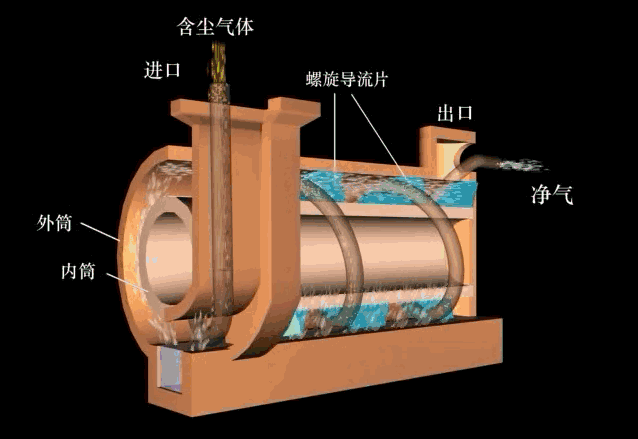

2. 旋風式濕式除塵器

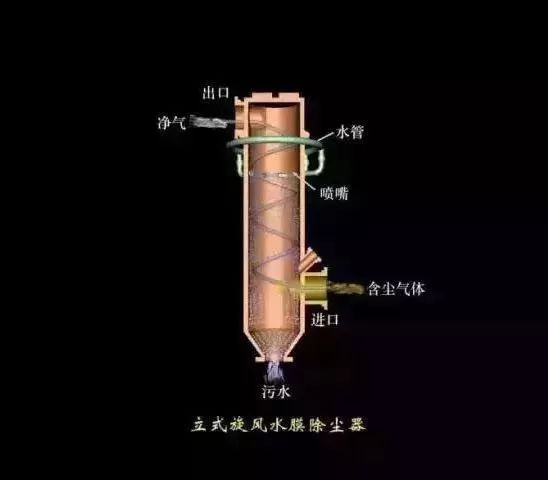

旋風式濕式除塵器，如旋風水膜式除塵器、水膜式除塵器。

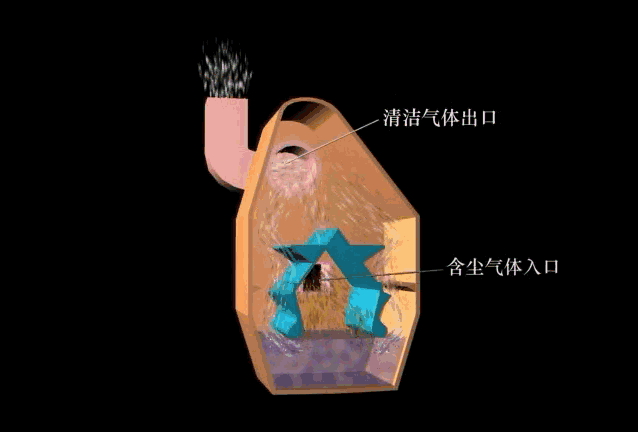

3. 自激式濕式除塵器

自激式濕式除塵器，如沖激式除塵器、水浴式除塵器。

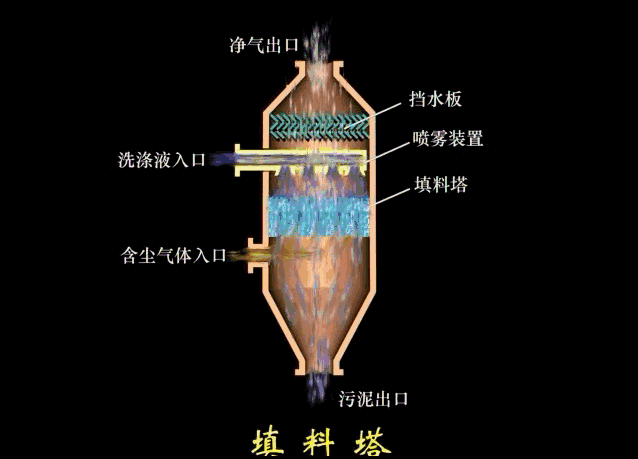

4. 填料式濕式除塵器

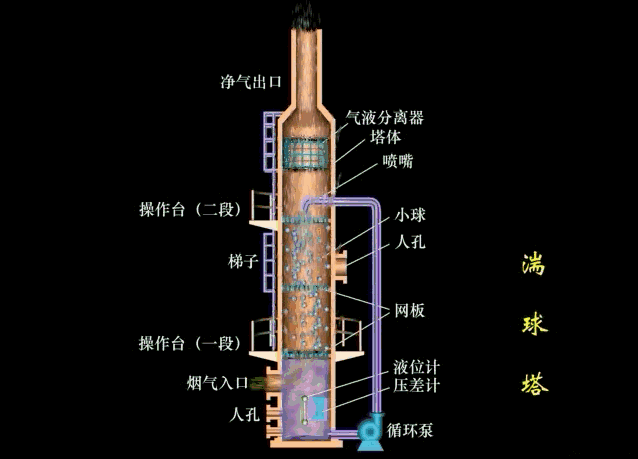

填料式濕式除塵器，如填料塔、湍球塔。

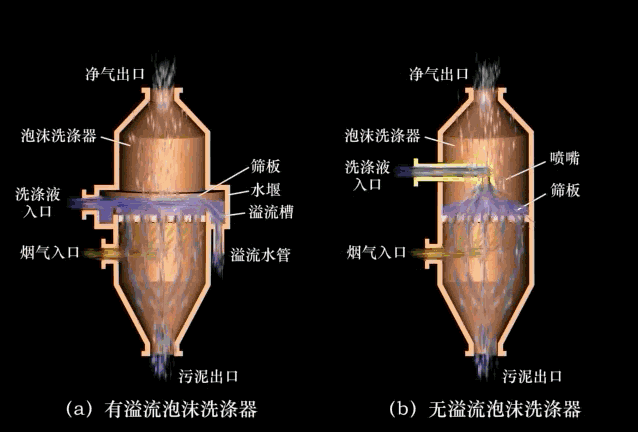

5. 泡沫式濕式除塵器

泡沫式濕式除塵器，如泡沫除塵器、旋流式除塵器漏板塔。

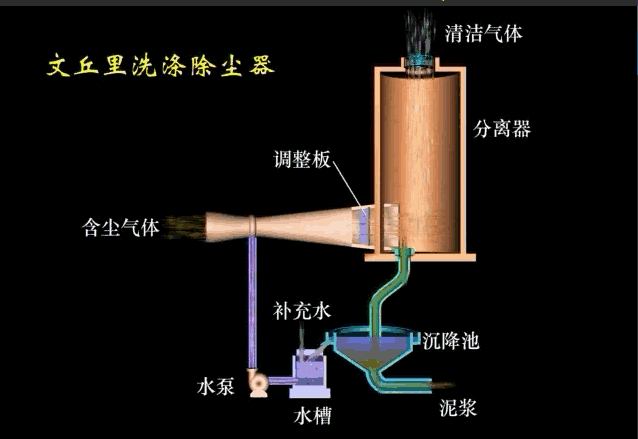

6. 文丘里濕式除塵器

文丘里濕式除塵器，如文丘里除塵器。
